Descriere
APLICARE

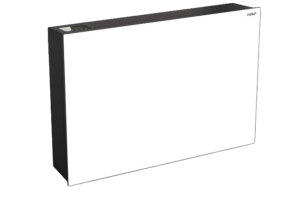

Unitate de ventilație cu recuperare de căldură, potrivit pentru a fi instalat pe perete în pozție verticală , dimensiuniile compacte permit instalarea într-un spațiu limitat.
SPECIFICAȚIE
Carcasa exterioară a unității, construcție robustă, din oțel galvanizat acoperit prin vopsire electrostatică, astfel oferind o viață lungă. Unitatea este finalizată cu alb RAL 9010.
Structura interioară produsă din EPP (polipropilenă expandată) pentru a minimiza podurile termice, oferă o insonorizare și etanșare perfectă .
Motoarele electrice EC cu rotoare externe și consum de energie redusă , cu protecție termică încorporată și rulmenți pe bilă pentru a garanta o viață lungă .
Ventilator centrifugal cu lame echilibrate dinamic , cuplat direct la motor , foarte performant și silențios.
Schimbător de căldură cu flux încrucișat de eficiență ridicată, pentru a maximiza recuperarea de căldură.
FUNCȚIONARE
Unitatea este furnizată cu un afișaj LCD multifuncțional (CTRL-DSP) pentru control automat și comoditate, oferind:
- Setare cu 3 trepte de viteză (reglabilă).
- Opțiunea Boost.
- Modul vacanță.
- Modul de noapte: în timpul nopții funcționarea automată prin intermediul senzorilor este dezactivat pentru a preveni creșterea nedorită a vitezei și astfel zgomotul rezultat.
- Bypass automat.
- Echilibrarea fluxului de aer.
- Indicator de înlocuire a filtrului și alte defecțiuni .
- Contor de ore de funcționare.
- Salvarea setărilor și încărcării acestora.
- Opțional se pot conecta senzori pentru controlul calității aerului (SEN-HY, SEN-PIR, SEN-CO2).
- Intrare analogică 1-10V pentru funcția „slave” dacă este conectat la sistemul BMS (automatizarea casei).
- Terminal S / L integrat pentru “boost” via telecomandă, de ex. lumină sau întrerupător dedicat.
- Conectarea la distanță a elementului de încălzire.
- Conectarea la distanță la elementului de dezumidificare/răcire.
Exemplu a unui sistem de ventilație completă:
APLICARE: recomandat în special pentru construcții noi.
Cum funcționează: o unitate de recuperare a căldurii cu funcționare continuă și debit dublu transferă căldura din aerul extras din interior spre aerul proaspăt intrudus din exterior cu un confort acustic maxim. Cu ajutorul unei sistem de distribuție a aerului bine dimensionat fiecare încăpere poate fii ventilat corespunzător: modul “boost” permite extragerea rapidă a umidității crescute sau a aerului viciat. De asemenea este ușor de montat și are un nivel de zgomot scăzut.
Economisire de energie: împingerea aerului proaspăt preîncălzit / prerăcit și schimbările continue a aerului reduc necesitatea de răcire sau încălzire adițională.
Calitatea aerului interior: mecanismul specific a sistemului de ventilație poate asigura calitatea aerului interior, calitate menținută în mod constant pentru sănătatea și bunăstarea familiei, precum și a clădirii.
Filtrele bine întreținute din unitate asigură menținerea aerului curat din interior.
DIMENSIUNI (mm) ȘI GREUTATE
(exemplu: orientare în stânga)
Model QR280A
Greutatea 21,4
A Aerul admis din exterior
B Evacuarea aerului spre exterior
C Furnizați aer în interior
D Extrageți aerul din interior
E Evacuarea condensului de iarnă
F Drenaj condens de vară
Directiva ErP – Regulament 1253/2014 – 1254/2014
CURBĂ DE PERFORMANȚĂ
NIVEL DE ZGOMOT
